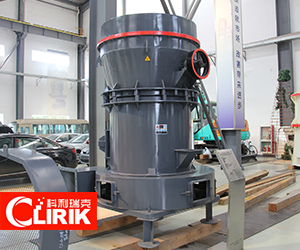

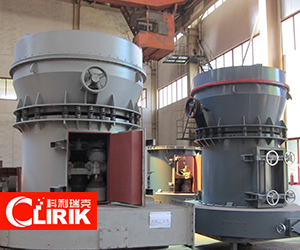

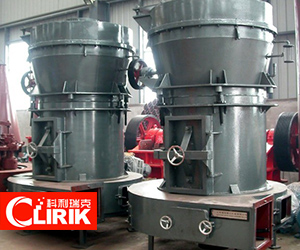

高壓懸輥磨的結構組成：
超細磨粉機全套配置包括錘式破碎機、斗式提升機、儲料倉、震動給料機、微粉磨主機、變頻分級機、雙聯旋風集粉器、脈沖除塵系統、高壓風機、空氣壓縮機、電器控制系統。
礦石超細磨粉機的工作環境：
1、對設備進行清洗：長時間的工作后磨粉機上容易有污垢需要做清理，在清理的過程中不能使用高壓高溫的水槍來沖洗，特別是電器部分，更是不能用水洗了，避免造成電器燒壞的情況。
2、油液的選用和更換：對于燃料油的選用需要注意燃料油的性質，常用的燃料油是柴油，但需要注意的是不能使用冰點高于與等同于環境溫度的柴油，一般上要選用比環境溫度低5度的柴油，可以選用-10#、-20#、-35#等柴油。在清理時也需要把燃油系統徹底清理干凈了，在清理的同時需要檢查輸油泵是否正常，消除故障隱患。清理燃油系統也是為了在設備啟動時可以上燃料油跟上設備的運營。 對于潤滑油或潤滑脂的更換需要注意設備對潤滑油的使用情況，根據使用量的多少來決定是否需要更換。
3、零部件的保養：磨粉機在運行的過程中各部件根據工作內容的不同而有不同的溫度，在設備中有冷卻系統，保養時注意不能使冷卻系統中的水箱里有泥砂的沉淀，當發現時需要及時的清除掉，而且水箱的水溫不能過高或過低，在水箱中需要加入防凍劑。
高壓懸輥磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端 面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。 高壓懸輥磨粉機的風選氣流是在風機-磨殼-旋風分離器-風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
高壓懸輥磨的性能特點：
1、高效、節能：在成品細度及電動機功率相同的情況下，比氣流磨、攪拌磨、球磨機的產量高一倍以上。
2、易損件使用壽命長：磨輥、磨環采用特殊材料鍛制而成，從而使利用程度大大提高。在物料及成品細度相同的情況下，比沖擊式破碎機與渦輪粉碎機的磨損件使用壽命長2-5倍，一般可達一年以上，加工碳酸鈣、方解石時，使用壽命可達2-5年。
3、安全可靠性高：因磨腔內無滾動軸承、無螺釘，所以不存在軸承及其密封件易損的問題，不存在螺釘易松動而毀壞機器的問題。
4、產品細度高：產品細度一次性可達到D97≤5μm。
5、環保、清潔：采用脈沖除塵器捕捉粉塵，采用消聲器降低噪聲，具有環保、清潔的特點。
技術參數：
| 型號Model | 磨輥個數 | 磨輥尺寸(R×H)mm | 磨環內徑和高度(mm) | 大進料粒度(mm) | 成品粒度(mm) | 產量(t/h) | 外形尺寸(m) |
|---|---|---|---|---|---|---|---|
| YGM75 | 3 | 260×150 | 780×150 | 15 | 0.613-0.033 | 1-3 | 3×3.5×5.1 |
| YGM85 | 3 | 270×140 | 830×140 | 20 | 0.613-0.033 | 1.2-4 | 3×4.1×5.2 |
| YGM95 | 4 | 310×170 | 950×170 | 25 | 0.613-0.033 | 2.1-5.6 | 7.1×5.9×7.9 |
| YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.613-0.033 | 2.5-9.5 | 7.9×8.0×9.7 |
