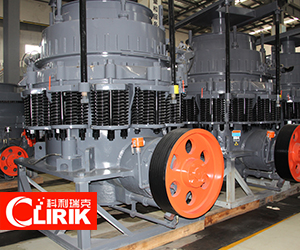

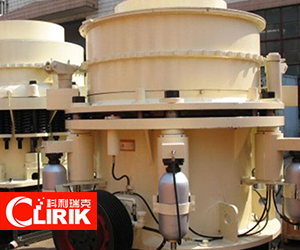

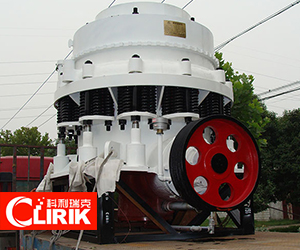

圓錐破碎機的主要結構：
圓錐破碎機主要由基座總成、偏心套總成、傳動總成、電機總成、動錐總成、定錐總成等組成。其中輔助部分由電氣系統、潤滑系統等。
圓錐破碎機的應用環境：
1、新型的圓錐破碎機運行更安全穩定，檢修方便、停機時間短，產量有保證，更適合應用于大型砂石生產系統中。
2、圓錐破碎機采用多點分體液壓潤滑控制系統，軸承潤滑和過載保護能力更強，使整條生產線的自動化程度大大提高。
3、圓錐破碎機對腔型和沖程進行了重新實驗設計，更適合破碎河卵石、玄武巖、鐵礦石等堅硬物料，產量比普通彈簧圓錐破提高35%-60%。
圓錐破動錐在偏心套帶動作用下做旋擺運動，帶動破碎壁對與軋臼壁間的物料進行擠壓、搓碾，根據層壓理論，物料受到多個方向的作用力，根據自身紋理破碎并被打磨，終形成穩定的石料顆粒，符合出料要求的從破碎壁旋擺間隙處下落，其余物料繼續破碎，直至達到終要求。
圓錐破碎機性能特點：
1、高效率，采用固定主軸、小球面軸互等的優化結構，比老式彈簧圓錐破的效率高5%-15%。
2、高產量，將破碎沖程、破碎速度以及破碎腔形的完美組合設計，比老式彈簧圓錐破的產量高。
3、高質量，采用特有的層壓破碎原理，產生顆粒間的破碎作用，針片狀石子減少，粒級更為均勻。
技術參數：
| 型號Model | 動錐直徑 | 腔型 | 進料尺寸 | 出料尺寸 | 處理能力 | 主軸轉速 | 功率 | 重量 | 外形尺寸 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 關口尺寸 | 開口尺寸 | |||||||||
| CS75B | 900(3') | 細型S | 83 | 102 | 9-22 | 45-91 | 580 | 75 | 15 | 2821*1880*2164 |
| 粗型L | 83 | 102 | 9-22 | 45-91 | ||||||
| CS110B | 1200(4') | 細型S | 127 | 131 | 9-31 | 63-188 | 485 | 110 | 20 | 2821*1974*2651 |
| 中型L | 156 | 156 | 13-38 | 100-200 | ||||||
| 粗型L | 178 | 191 | 19-51 | 141-308 | ||||||
| CS160B | 1295(4') | 細型 | 109 | 137 | 13-31 | 109-181 | 485 | 185 | 27 | 2800*2432*2668 |
| 中型 | 188 | 210 | 16-38 | 132-253 | ||||||
| 粗型 | 216 | 241 | 19-51 | 172-339 | ||||||
| CS240B | 1650(5') | 細型 | 188 | 209 | 16-38 | 181-327 | 485 | 240 | 55 | 2911*2870*3771 |
| 中型 | 213 | 241 | 22-51 | 181-327 | ||||||
| 粗型 | 241 | 268 | 25-64 | 299-635 | ||||||
| CS315B | 2134(7') | 細型 | 253 | 278 | 19-38 | 381-726 | 435 | 310 | 110 | 3613*3251*4732 |
| 中型 | 303 | 334 | 25-51 | 608-998 | ||||||
| 粗型 | 334 | 369 | 31-64 | 798-1270 | ||||||
